A hřebík kotva je jednodílné upevňovací zařízení, které kombinuje betonový hřebík a kotevní pouzdro, což umožňuje jeho zatloukání přímo do betonu, zdiva nebo bloku kladivem – v mnoha aplikacích není nutné žádné předvrtání. Pro řemeslníky a kutily, kteří potřebují rychlou, spolehlivou nízkoprofilovou kotvu do tvrdých základních materiálů, hřebík kotva poskytuje instalační časy až o 70 % rychlejší než tradiční rozpěrné kotvy, které vyžadují samostatný vrták a šroub.
Tato příručka popisuje přesně jak hřebík kotvas práci, dostupné typy, jejich srovnání s alternativními způsoby upevnění, údaje o nosnosti, osvědčené postupy instalace a odpovědi na nejčastější otázky.
Jak funguje kotva na zatloukání nehtů?
A hřebík kotva funguje prostřednictvím mechanické expanze: tvrzený ocelový kolík (hřebík) je zaražen do předem nainstalovaného nebo společně nainstalovaného kotevního tělesa (objímky), čímž se spodní část objímky roztáhne směrem ven proti stěnám otvoru nebo základnímu materiálu, čímž se vytvoří třecí a ložiskový zámek, který odolává vytažení. Postup je přímočarý:
- Umístěte kotvu — Umístěte sestavu kotvy (hřeb předem volně vložený do pouzdra) proti materiálu na požadované místo.
- Zatlučte hřebík — Udeřte do hlavy hřebíku kladivem (nebo práškovým nástrojem pro velkoobjemové aplikace), dokud hřeb nebude zcela usazen a zarovnán.
- Expanze zablokuje kotvu — Jak se hřeb pohybuje po vývrtu objímky, zúžená část na špičce hřebu nutí spodní nohy objímky, aby se roztáhly směrem ven a sevřely okolní materiál.
- Nainstalujte přípravek — Hlavička hřebíku (nebo podložka/příruba integrální u některých konstrukcí) připevňuje přípravek k povrchu.
U předvrtaných aplikací se pouzdro nejprve vloží do správně dimenzovaného vodícího otvoru a poté se zatluče hřebík. U provedení s přímým pohonem vhodných pro měkčí zdivo proniká celá sestava do materiálu bez předvrtání.
Typy kotev pro zatloukání hřebíků: Který design vyhovuje vaší aplikaci?
Hřebíkové kotvy nejsou univerzální. Existuje několik odlišných návrhů, z nichž každý je optimalizován pro různé základní materiály, směry zatížení a způsoby instalace.
1. Kotva kladivového pohonu (Kolíková kotva)
The kladívková hnací kotva je nejběžnější formou hřebíkové kotvy pro všeobecné stavební použití. Skládá se ze slitiny zinku nebo nylonu a čepu z tvrzené uhlíkové oceli. Objímka se vloží do předvrtaného otvoru (odpovídající vnějšímu průměru objímky), přípravek se nasadí přes přírubu objímky a čep se zatlačí kladivem. Standardní velikosti se pohybují od 1/4" × 1" do 3/8" × 3", s pracovním smykovým zatížením 200–900 liber v závislosti na velikosti a základním materiálu. Je ideální pro připevnění krycích pásů, svorek na vedení, elektrických krabic a prahových desek na betonové podlahy nebo blokové zdi.
2. Kotva zinkového pohonu (kotva s plochou hlavou)
The zinková hnací kotva používá objímku ze slitiny zinku pro střední odolnost proti korozi a plochou hlavu s nízkým profilem, která je po najetí v jedné rovině s povrchem přípravku. Běžně se používá v interiérových aplikacích s nízkou zátěží – připevňování kovových kolejnic, trubkových svorek, svorek pro vedení drátů a značení na beton nebo blok. Zinkové unášecí kotvy se nedoporučují pro venkovní prostředí nebo prostředí s vysokou vlhkostí; za těchto podmínek by měly být nahrazeny verze z nerezové oceli nebo nylonu.
3. Nylonová kotva pro narážení hřebíků
A nylonová hmoždinka pro zatloukání hřebíků nahrazuje kovovou objímku nylonovým tělem, které mu dodává úplnou odolnost proti korozi, elektrickou izolaci a kompatibilitu s materiály, které by galvanický kontakt s kovem mohl poškodit. Mezi běžné aplikace patří kotvení dlaždic a kamene, požadavky na elektrickou izolaci a venkovní prostředí, kde je problémem koroze kovů. Kompromisem je nižší pevnost ve smyku a v tahu ve srovnání s konstrukcemi kovových objímek – obvykle 100–400 lb pracovní zatížení oproti 200–900 lb u zinkových nebo ocelových verzí.
4. Práškově ovládaná hnací kotva (PAF hřebík)
Ve velkoobjemové komerční výstavbě a prášek ovládaný uzávěr (PAF) — také nazývaná práškem ovládaná hřebíková kotva — používá řízenou výbušnou nálož k zaražení ztvrdlého hřebíku přímo do betonu nebo oceli ve zlomku sekundy. Tyhle jsou nejrychlejší hřebík kotvas k dispozici, široce používané pro připevnění ocelové kolejnice k betonovým deskám, dřevěných spodních desek k betonu a závěsného stropního roštu k betonovým palubám. Hloubka průniku do betonu je typická 1/2" až 1-1/4" s hodnotami smyku 500–1 500 lb na spojovací prvek v betonu 3 000 PSI.
5. Betonový řezaný hřebík (zednický hřebík)
Nejjednodušší forma a hřebík kotva , tvrzený zednický řez hřebík se zatlouká přímo do maltových spár nebo měkčího tvárnicového materiálu bez manžety. Jedná se o nejlevnější variantu (jen 0,03 USD za spojovací prvek ve velkém) a nejrychlejší instalaci, ale také nejméně konzistentní z hlediska přídržných hodnot a není vhodná pro strukturální zatížení. Nejlépe se používá pro připevňování pásků na maltové spáry, dočasné bednění nebo lehké obložení k blokování.
Porovnání typů kotev pro hřebíky: zatížení, materiály a nejlepší použití
| Typ | Materiál rukávů | Typické pracovní zatížení | Je nutné předvrtat? | Nejlepší aplikace | Cena za jednotku |
| Kotva s kladivem | Slitina zinku / ocel | 200–900 liber | Ano | Spony na potrubí, vzpěry, lemování | 0,15–0,60 USD |
| Zinková kotva pohonu | Slitina zinku | 150–600 liber | Ano | Vnitřní svítidla | 0,10–0,45 USD |
| Nylonový hřebík | Nylon | 100–400 liber | Ano | Korozivní prostředí, dlaždice | 0,12–0,50 USD |
| Kotva na nehty PAF | Kalená ocel | 500–1 500 liber | ne | Ocelová dráha, spodní plechy | 0,20–0,80 USD |
| Zednické řezané hřebíky | Kalená ocel | 50–200 liber | ne | Furing, maltové spáry | 0,03–0,15 USD |
Tabulka 1: Porovnání typů hřebíkových kotev podle materiálu, nosnosti, způsobu instalace a nákladů.
Hřebíková kotva vs. jiné betonové spojovací prvky: Jak se srovnávají?
The hřebík kotva vyniká rychlostí a jednoduchostí, ale ne vždy je tou nejlepší volbou. Pochopení toho, jak se stohuje proti šroubovým kotvám, klínovým kotvám a lepicím kotvám, vám pomůže vybrat ten správný spojovací prvek pro danou práci.
| Typ spojovacího prvku | Rychlost instalace | Maximální zatížení v tahu | Odnímatelné? | Nejlepší základní materiál | Odolnost proti vibracím |
| Nail Drive Anchor | Velmi rychlé (5–15 sekund) | 200–900 liber | ne (permanent) | Pevný beton / blok | Dobře |
| Šroubová kotva (Tapcon styl) | Střední (2–4 minuty) | 200–1200 liber | Ano (re-usable) | Beton, cihla, blok | Velmi dobré |
| Klínová kotva | Střední (3–5 minut) | 1 500–8 000 liber | ne (permanent) | Pouze pevný beton | Výborně |
| Sleeve Anchor | Střední (3–5 minut) | 500–3500 liber | ne | Beton, blok, cihla | Dobře |
| Lepicí kotva | Pomalé (vyžadovaná doba vytvrzení) | 2 000–20 000 liber | ne | Betonové, popraskané zóny | Výborně |
Tabulka 2: Hřebíkové kotvy vs. alternativní spojovací prvky do betonu – rychlost, zatížení, odstranitelnost a nejlepší případy použití.
Klíčové s sebou: Vyberte a hřebík kotva když nejvíce záleží na rychlosti instalace, zatížení je lehké až střední (méně než 900 liber) a stálost je přijatelná. Pro velká konstrukční zatížení, seismické zóny nebo aplikace vyžadující budoucí odstranění jsou vhodnější klínové kotvy, šroubové kotvy nebo lepicí kotvy.
Nosnost kotvy na hřebík: Co znamenají čísla
Údaje o nosnosti pro hřebík kotvas je obvykle publikován jako konečné zatížení (zatížení při selhání při testování) děleno bezpečnostním faktorem 4:1, abychom dosáhli přípustné pracovní zatížení . Vždy navrhujte na dovolené (pracovní) zatížení, nikoli na konečné zatížení. Klíčové proměnné, které ovlivňují výkon:
- Pevnost betonu v tlaku (PSI) — Beton s vyšší hodnotou PSI (např. 4 000 PSI) poskytuje výrazně vyšší hodnoty kotvení než beton s hodnotou 2 500 PSI. Kotva s kladivem 1/4" × 1" může dosáhnout smyku 300 liber v betonu 3 000 PSI, ale pouze 185 liber v betonu 2 000 PSI.
- Průměr kotvy a hloubka kotvení — Větší průměr (3/8" vs. 1/4") a větší zapuštění podstatně zvyšují odolnost proti vytažení. Kotva 3/8" × 3" může nést 3x zatížení jednotky 1/4" × 1" ve stejném základním materiálu.
- Hrana a rozteč — Instalace a hřebík kotva příliš blízko betonové hrany výrazně snižuje kapacitu. Minimální vzdálenost od okraje je obvykle 10× průměr kotvy (např. 2-1/2" pro kotvu 1/4"). Minimální vzdálenost mezi kotvami je také typicky 10× průměr.
- Směr zatížení — Smyková zatížení (rovnoběžná s povrchem) jsou obecně vyšší než tahová zatížení (kolmá, vytahovací) u hřebíkových kotev.
- Stav základního materiálu — Popraskaný beton, duté bloky nebo poškozené zdivo snižují únosnost. Hřebíkové kotvy are not rated for use in cracked concrete za podmínek dynamického nebo seismického zatížení.

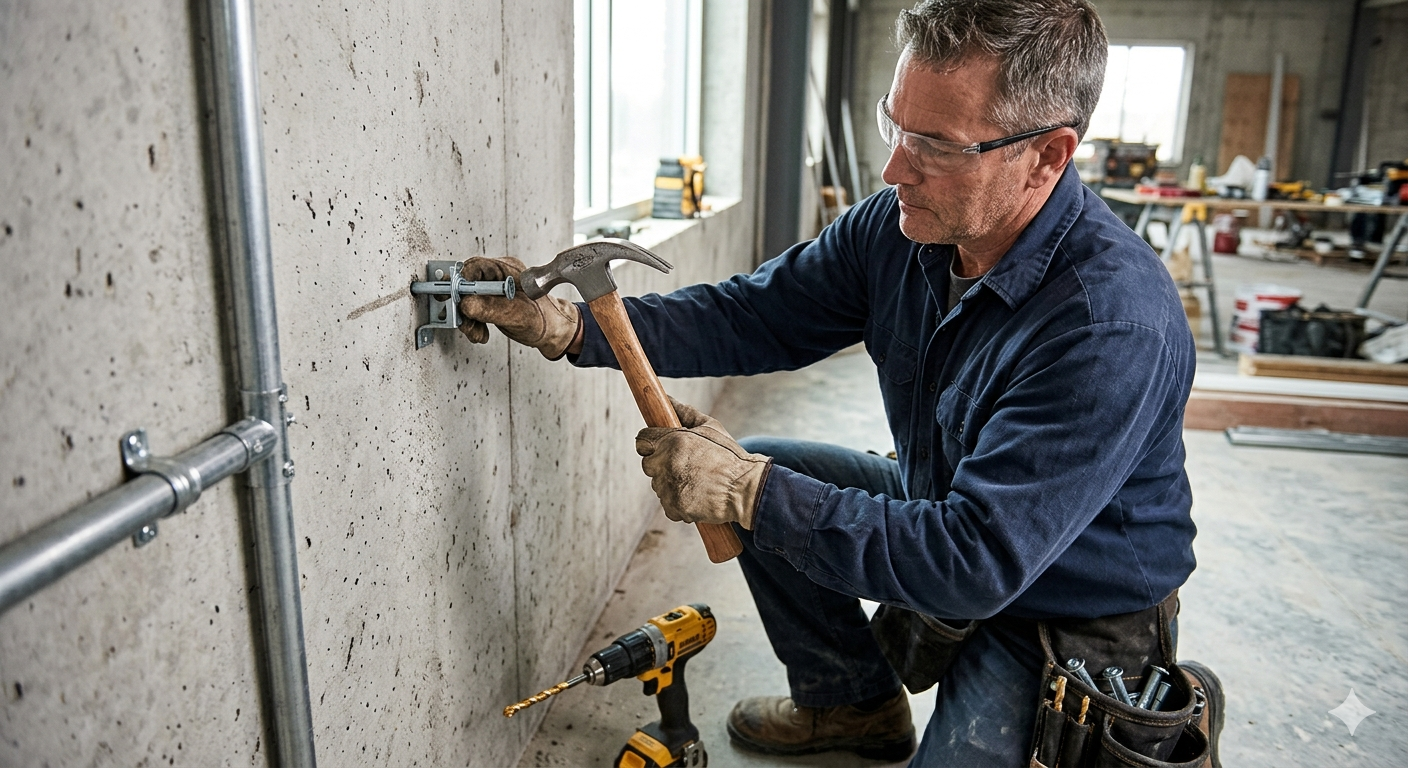

Jak nainstalovat kotvu pro zatloukání hřebíku: Průvodce krok za krokem
Správná instalace a hřebík kotva je jednoduchý, ale vyžaduje pozornost na velikost otvoru, hloubku a kolmé zarážení – chyby v kterémkoli kroku snižují pevnost držení o 30–60 %.
Potřebné nástroje a materiály
- Příklepová vrtačka se správně dimenzovaným vrtákem do zdiva z tvrdokovu (průměr odpovídá vnějšímu průměru kotevního pouzdra)
- Kladivo (16–22 oz kuličkové pero nebo drápové kladivo)
- Hloubkoměr nebo svinovací metr
- Stlačený vzduch nebo vyfukovaná žárovka (k vyčištění otvoru)
- Hřebíkové kotvy v požadované velikosti a materiálu
- Ochranné brýle
Kroky instalace
- Označte místo — Použijte tužku nebo značku pro přesné označení místa, kde bude kotva umístěna, a ujistěte se, že jsou splněny požadavky na vzdálenost od okraje (minimálně 10× průměr kotvy od jakékoli hrany betonu).
- Vyvrtejte vodicí otvor — Pomocí příklepové vrtačky se správným tvrdokovovým vrtákem do zdiva vrtejte kolmo k povrchu do požadované hloubky (délka kotvy minimálně 1/2" pro odstranění nečistot). Vrtání pod úhlem oslabuje instalaci kotvy.
- Vyčistěte otvor — Vyfoukejte betonový prach z otvoru stlačeným vzduchem nebo vyfukovací baňkou. Nečistoty ponechané v otvoru zabraňují úplnému roztažení pouzdra a snižují pevnost držení až o 40 %.
- Umístěte přípravek (pokud existuje) — Pokud kotva prochází otvorem pro upevnění, před vložením kotvy vyrovnejte přípravek.
- Vložte kotvu — Stiskněte hřebík kotva montáž (objímka s volně předsunutým kolíkem) do otvoru, dokud není příruba v jedné rovině s přípravkem nebo povrchem.
- Zatlačte kolík — Kladívkem udeřte kolmo a opakovaně do hlavičky hřebu, dokud hlavička hřebu zcela nedosedne v jedné rovině s horní částí pouzdra. Obvykle vyžaduje 5–15 pevných úderů kladivem. Po spláchnutí nepřetahujte – mohlo by dojít k poškození expanzního mechanismu.
- Zkontrolujte instalaci — Vizuálně zkontrolujte, zda je čep zcela usazen, příruba objímky těsně přiléhá k povrchu a mezi přípravkem a základním materiálem není žádná mezera.
Profi tip: Pokud kolík zapadne dříve, než příruba pevně dosedne, je otvor příliš hluboký. Pokud čep nelze zatlačit do roviny bez nadměrné síly, otvor může být poddimenzovaný – nikdy netlačte na nevhodnou kotvu, protože riskujete roztržení objímky a ztrátu veškeré přídržné síly.
Běžné aplikace pro hmoždinky pro zatloukání hřebíků ve stavebnictví a kutilství
Hřebíkové kotvy jsou jedním z nejuniverzálnějších spojovacích prvků pro lehké zatížení v betonových a zděných konstrukcích, které se používají v celé řadě komerčních, průmyslových a rezidenčních aplikací.
Komerční a průmyslové využití
- Připevnění svorek elektrického vedení a EMT pásků k betonovým stěnám a stropům
- Upevnění kanálů kovových vzpěr (unistrut) k betonovým palubám
- Upevnění závěsných stropních roštových závěsů k betonovým deskovým podhledům
- Instalace podpěrných svorek potrubí a držáků kabelových žlabů
- Ukotvení spodních desek kovových kolíků k betonovým podlahám (s hřebíkovými kotvami PAF)
- Montáž rámů přístupových panelů a prahových desek dveří
Rezidenční a kutilské použití
- Připevnění obkladových pásů k betonovým stěnám suterénu pro obložení nebo rámování izolace
- Upevnění nástěnných konzolových regálů k betonovým nebo blokovým základovým stěnám
- Upevnění okenního obložení, dveřního rámu a soklové lišty do betonu nebo zdiva
- Instalace základního kování pro venkovní plotové sloupky do betonových teras
- Kotvení svítidel, pohybových senzorů a bezpečnostních kamer do zděných exteriérů
- Připevnění zahradních lemů a krajinářských příchytek na betonové chodníky
Jak vybrat správnou velikost kotvy pro hřebíky
Výběr správného hřebík kotva velikost vyžaduje vyvážení požadovaného zatížení, průměru otvoru upínacího prostředku, základního materiálu a dostupné hloubky zapuštění. Použijte následující logiku velikosti:
| Velikost kotvy | Velikost vrtáku | Min. vložení | Smyk (3 000 PSI) | Tah (3 000 PSI) | Typické použití |
| 3/16" × 7/8" | 3/16" | 1/2" | ~185 liber | ~120 liber | Kabelové spony, tenký lem |
| 1/4" × 1" | 1/4" | 5/8" | ~300 liber | ~195 liber | Spony na potrubí, popruhy |
| 1/4" × 1-1/4" | 1/4" | 7/8" | ~380 liber | ~240 liber | Furring, lehké závorky |
| 3/8" × 2" | 3/8" | 1-3/8" | ~720 liber | ~465 liber | Vzpěrný kanál, trubkové závěsy |
| 3/8" × 3" | 3/8" | 2-3/8" | ~900 liber | ~595 liber | Podpěry těžkých trubek, regály |
Tabulka 3: Průvodce velikostí hřebíkové kotvy s požadavky na vrtáky, hloubkou zakotvení a přípustnými hodnotami zatížení v betonu 3 000 PSI.
Nejčastější chyby v kotvení hřebíku a jak se jim vyhnout
Většina hřebík kotva selhání v terénu zpětně sledují malou sadu chyb instalace, kterým se lze vyhnout. Uvědomit si je předtím, než začnete, může zabránit nákladným přepracováním.
- Špatný průměr otvoru — Nejčastější chyba. Použití vrtáku, který je dokonce o 1/32" příliš velký, má za následek, že se objímka v díře protáčí, místo aby se roztahovala, čímž se dosáhne téměř nulové přídržné síly. Vždy ověřte, že velikost bitu přesně odpovídá vnějšímu průměru objímky kotvy.
- Nedostatečná hloubka otvoru — Pokud je otvor příliš mělký, kolík se nemůže dostat dostatečně daleko, aby se pouzdro úplně roztáhlo. Vždy vrtejte alespoň o 1/2" hlouběji, než je minimální zapuštění kotvy.
- Špinavá díra — Betonový prach a úlomky v otvoru působí jako mazivo a snižují tření mezi rozšířeným pouzdrem a stěnou otvoru až o 40 %. Před vložením kotvy otvor vždy vyfoukejte.
- Instalace do dutých blokových buněk — A hřebík kotva vražený do duté dutiny bloku CMU se nemá proti čemu rozpínat a okamžitě selže. Vždy kotvte do pevné stojiny nebo lícové skořepiny bloku, nebo místo toho použijte kotvu do duté stěny.
- Jízda pod úhlem — Šikmý otvor a úhlová instalace vytvářejí asymetrickou expanzi, snižují přídržnou sílu a vytvářejí excentrické zatížení přípravku.
- Instalace příliš blízko okraje nebo jiné kotvy — Překročení minimálních okrajových a roztečových vzdáleností způsobí porušení betonového kužele při zatížení výrazně pod jmenovitou nosností. Udržujte ≥ 10× průměr od hran a mezi kotvami.
Často kladené otázky o kotvách pro zatloukání hřebíků
Otázka: Lze po instalaci odstranit hmoždinku?
Obecně ne - a hřebík kotva je považován za trvalé upevnění. Jakmile je čep zatlačen a pouzdro se roztáhne, kotvu nelze vytáhnout bez zničení pouzdra. Nejpraktičtější metodou odstranění je zaražení kolíku skrz manžetu do betonu (tam, kde to hloubka otvoru dovolí), a poté záplatování povrchu. Pro aplikace, kde je nutné budoucí odstranění, použijte místo toho šroubovou kotvu do betonu.
Otázka: Lze hřebíkové kotvy použít do cihel nebo přírodního kamene?
Hřebíkové kotvy lze opatrně použít do plných cihel a některých přírodních kamenů. Vrtejte do tělesa cihly (nikoli do maltové spáry) pomocí příklepové vrtačky, dávejte pozor, abyste cihlu nezlomili. Do měkkých nebo špatně vypálených cihel vrtejte bez nastavení příklepu a použijte nylonové pouzdro pro nižší expanzní síly. Přírodní kámen se velmi liší – tvrdá žula dobře přijímá kotvy s hřebíky, zatímco měkký pískovec nebo vápenec může praskat. Vždy nejprve vyzkoušejte na vzorku a snižte zatížení alespoň o 50 % pro jakýkoli kámen jiný než beton.
Otázka: Jaký je rozdíl mezi hmoždinkou a přepínacím šroubem?
A hřebík kotva je určena výhradně pro plné podkladové materiály (beton, zdivo, plná cihla), kde se kotva může rozpínat proti stěnám otvoru. A přepínací šroub je určeno pro duté materiály (sádrokarton, duté tvárnice, duté kovové dveře), kde se za dutou dutinou rozpíná pružinové nebo gravitačně aktivované křídlo. Použití hřebíkové kotvy v dutém materiálu bude mít za následek okamžité selhání; použití přepínacího šroubu v plném betonu je zbytečné a nepraktické.
Otázka: Jsou kotvy pro zatloukání hřebíků určeny pro venkovní a mokré prostředí?
Záleží na materiálu rukávu. Standardní slitina zinku hřebík kotvas jsou vhodné pro příležitostnou vlhkost, ale budou korodovat v trvale vlhkém nebo mořském prostředí po dobu 2–5 let. Pro venkovní exponované aplikace použijte nylonová hmoždinka pro zatloukání hřebíkůs nebo specifikujte kotvy s nerezovými komponenty. Pro plně ponořené nebo chemicky agresivní prostředí jsou preferovaným řešením lepicí kotvy s nerezovou závitovou tyčí.
Otázka: Kolik kotev pro zatloukání hřebíků potřebuji k podepření police na betonové zdi?
Pro nástěnný držák police do betonu pomocí 1/4" × 1" kladívková hnací kotvas (přípustná pevnost v tahu ~195 lb každý v 3 000 PSI betonu), použijte bezpečnostní faktor 4:1 na vaše celkové zatížení police včetně hmotnosti police, obsahu a dynamického zatížení (lidé, kteří se o ni opírají). Police, u kterých se očekává, že unese celkem 150 lb, by měla být ukotvena minimálně 4 kotvami poskytujícími přípustnou tažnou kapacitu 780 lb – více než 5násobek použitého zatížení. Pro regály s vysokou zátěží nad 250 lb upgradujte na 3/8" kotvy nebo použijte klínové kotvy.
Otázka: Mohou být hřebíkové kotvy použity ve stropech (nadzemní aplikace)?
Ano, ale s důležitými upozorněními. Nad hlavou hřebík kotva instalace jsou vystaveny zatížení tahem (vytažením) spíše než smykem a kapacita v tahu je nižší – obvykle 35–45 % hodnoty smyku. Nadzemní kotvy navíc vyžadují vyšší bezpečnostní faktor (obvykle 5:1 nebo vyšší v obsazených prostorech) kvůli nebezpečí pádu. Pro závěsný stropní rošt v komerční výstavbě jsou lehké hřebíkové kotvy PAF akceptovány se specifickými požadavky na rozteče, ale pro těžší zavěšená zatížení (přes 25 liber na kotevní bod) se poraďte se statikem a použijte certifikované lepicí nebo mechanické kotvy.
Závěr: Kdy je kotva na nehty správnou volbou?
A hřebík kotva je tou správnou volbou, když potřebujete rychlé, trvalé, lehké až středně náročné upevňovací řešení do masivního betonu nebo zdiva a rychlost instalace je prioritou. Pro vedení potrubí, opláštění, spony na trubky, stropní mřížku, prahové desky a stovky podobných konstrukčních úkolů se žádný spojovací prvek nevyrovná kombinaci jednoduchosti, rychlosti (5–15 sekund na kotvu), nízké ceny (0,10–0,60 USD za jednotku) a přiměřené nosnosti.
Kde? hřebík kotvas nedostatečná – velká konstrukční zatížení přes 1 000 liber, seismické nebo dynamické zatížení, prasklý beton, duté blokové buňky nebo jakákoli aplikace vyžadující budoucí odstranění – alternativní kotevní systémy jsou to pravé.
Klíč ke spolehlivému výkonu je jednoduchý: přizpůsobte velikost kotvy a materiál pouzdra aplikaci, vyvrtejte otvor na přesný průměr s přiměřenou hloubkou, vyčistěte otvor před vložením kotvy, zasuňte kolík kolmo do plného záběru a dodržujte minimální vzdálenosti od okraje a rozteče. Dělejte těchto pět věcí důsledně a a hřebík kotva bude pokaždé plnit svou plnou jmenovitou kapacitu.
